3D프린터
3D프린터
3D프린터는 기존의 절삭가공 형태의 NC에서 구현 불가능한 형상을 재료의 적측 방식으로 조형하여 제작하는 방식으로, 아이디어 상품 구현, 정밀 시제품 제작, 기능성테스트 등 시제품제작에 있어 효율적인 활용이 가능합니다. 3D프린터는 제작방식 및 재료에 따라 장단점을 가지고 있음으로, RPM은 15년 이상 축적된 노하우와 기술력을 바탕으로 고객의 요구사항을 만족시킬 수 있는 장비와 재료를 선택하여 제품제작 지원을 하고 있습니다.

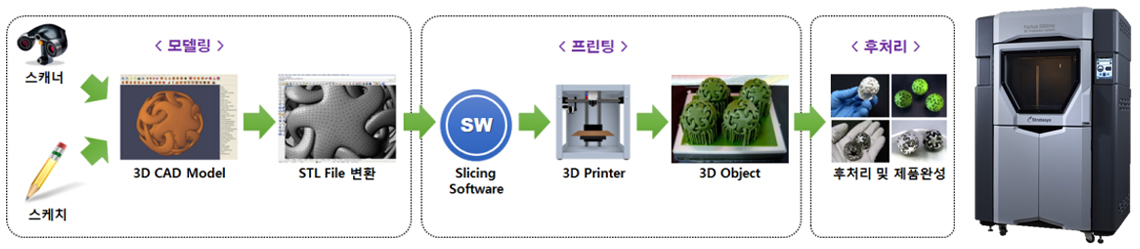

3D프린터 제작 프로세스
3D프린터 제작 방식

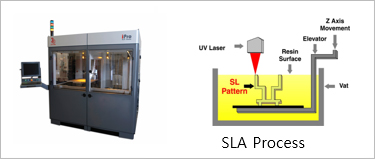

- SLA 기술
- 광조형과정(Photolithography) 중의 하나로 빛에 반응하는 아크릴이나 Epoxy 계열의 광경화성 수지(Photocurable resin)가 들어있는 수조(Vat)에 Laser Beam을 주사하여 한 Layer씩 적층해 나가는 방식
- 사용재료 : ABS Like, PP Like, 투명 Clear 등
- 내열성이 65도 정도로 표면조도가 뛰어나고, 투명한 부품 제작이 가능한 것이 장점

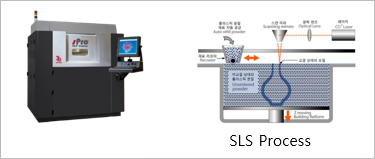

- SLS 기술
- 자동으로 제어되는 재료 공급장치에서 Powder 재료가 조형판에 공급되면 재료 Recoating Roller가 평탄화를 시켜주고, 상단부에서 레이저가 주사되면서 한 층 한 층 적층해 나가는 방식
- 사용재료 : PA
- 내열성 180도로 강도와 표면조도가 뛰어난 것이 장점

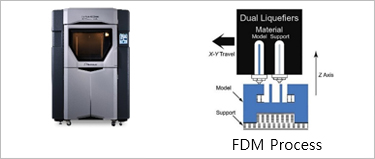

- FDM 기술
- 필라멘트(Filament) 형태의 플라스틱 재료를 프린트 헤드에서 열로 용융 시킨 후 노즐을 통해 분출시켜 한 Layer씩 적층해 나가는 방식
- 사용재료 : ABS, PC, PC-ABS, Nylon, PPSF, ULTEM 등이 기능성 Plastic
- 강도 및 내열성이 우수하며, 제품의 변형이 없는 것이 장점

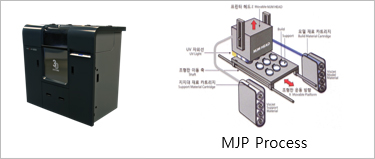

- PolyJet 기술
- 광조형과정(Photolithography) 중의 하나로 빛에 반응하는 아크릴이나 Epoxy 계열의 광경화성 수지(Photocurable resin)가 프린트 헤드를 통해 얇게 분사되고 분사된 광경화성 재료를 UV 라이트로 바로 경화시키는 방식
- 사용재료 : 아크릴계열, 고무계열, 투명, PP-like, ABS-like 등
- 표면조도가 뛰어나며, 얇은 미세 형상 제작이 가능한 것이 장점
활용분야
- · 기계/자동차 분야의 강도 높은 부품 및 정밀 시제품 제작
- · 방위산업분야의 맞춤형, 소량 부품 생산
- · 의료분야의 맞춤형제작 기기
- · 개발제품의 기능성, 조립성 검토를 위한 시제품 제작
- · 제품의 모형제작 및 아이디어 상품 제작

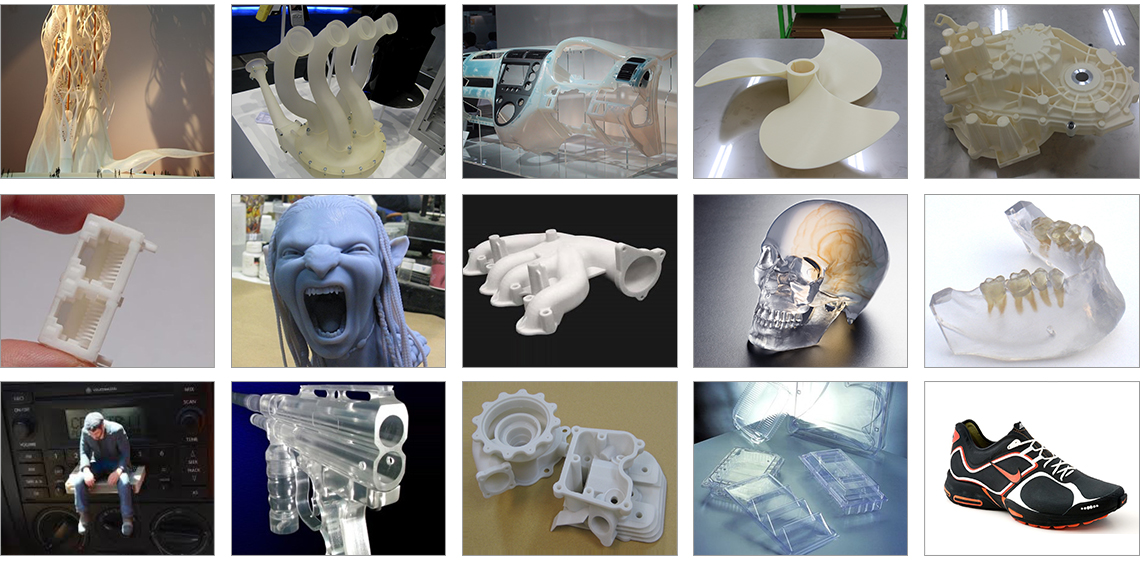

활용사례
NC Mock-Up
NC가공
NC가공은 플라스틱 블록 소재를 절삭 가공하여 부품을 제작하는 방식으로, 언더컷이 있는 경우 경계 부분을 분할 가공 후 화학약품으로 접합하여 일체형 강도가 80% 이상 유지됩니다. NC가공은 정밀한 치수 정밀도와 매우 우수한 표면 조도의 장점을 가지고 있어 기능성 테스트에 적합합니다.
소재 : ABS, PC, PP, POM & +GF 등

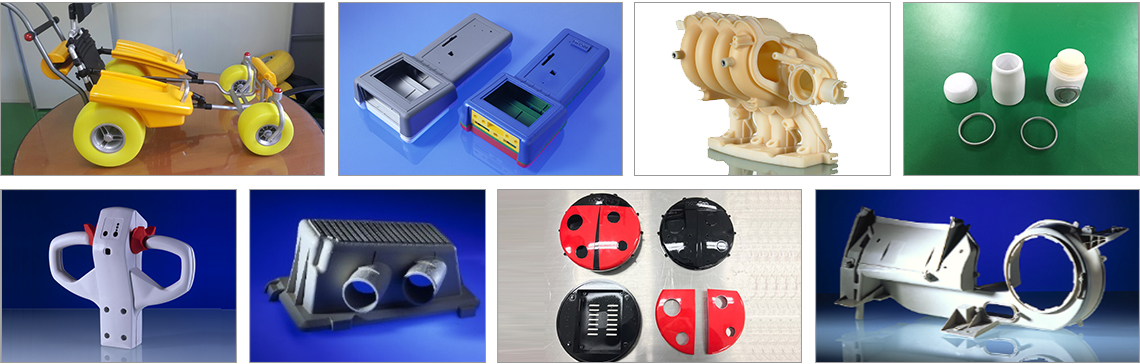

활용사례
Vacuum Casting
진공주형

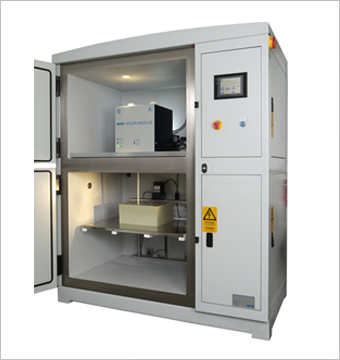

진공주형은 액상의 제품 재질과 경화재를 혼합한 유동성 재질에 대기압과 진공의 기압차이를 이용하는 것으로, 1개의 원형(Master Model)로부터 실리콘 재질의 형틀(Mold)에 주입(Casting)한 후, 고형화 시켜서 원형의 복제품을 다량 제작하는 방식으로 제품의 다품종소량생산에 적합합니다.
진공주형의 특징
- · 사출금형과 달리 직접 금형을 제작하지 않으므로 빠른 시간내에 제작할수 있으며, 다품종 소량생산 제품이나 실험생산에 적용 가능
- · 금형제작 비용 절감
- · 실리콘의 특성 상 사출 구배나 사출 방향과 무관하게 형태를 만들 수 있으며 일부 언더컷 형상 제작도 가능
- · 원하는 색상과 다양한 재료(ABS, PP 등)의 제품제작 가능

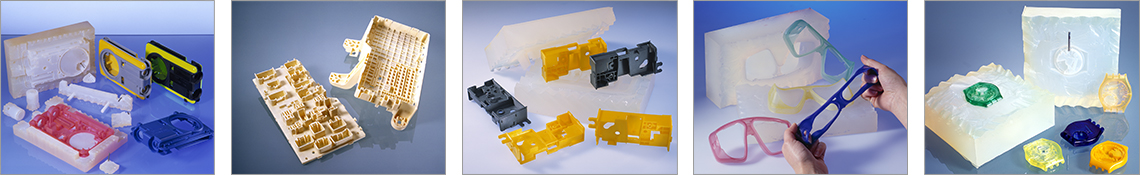

활용사례
Metal Casting
정밀주조

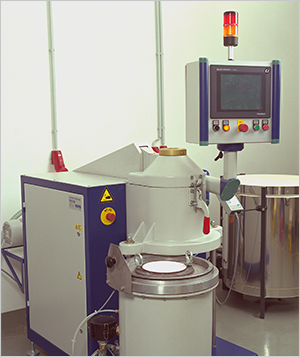

Metal Casting은 일반적으로 알려진 정밀주조 또는 Investment 공법으로 다이 캐스팅 이나 프레스 금형 등으로 제작이 어려운 복잡한 형상이나 언더컷이 많은 금속 파트 제작 시 많이 활용되는 공법이다 주조에 사용되는 마스터 패턴은 진공주형 또는 금형에서 나오는 왁스 제품과 3D프린터에서 만들어지는 제품을 사용할 수 있으며, 제작 시작일로부터 5일 이내에 제품을 생산 할 수 있는 장점이 있다 (다품종 소량생산에 적합)

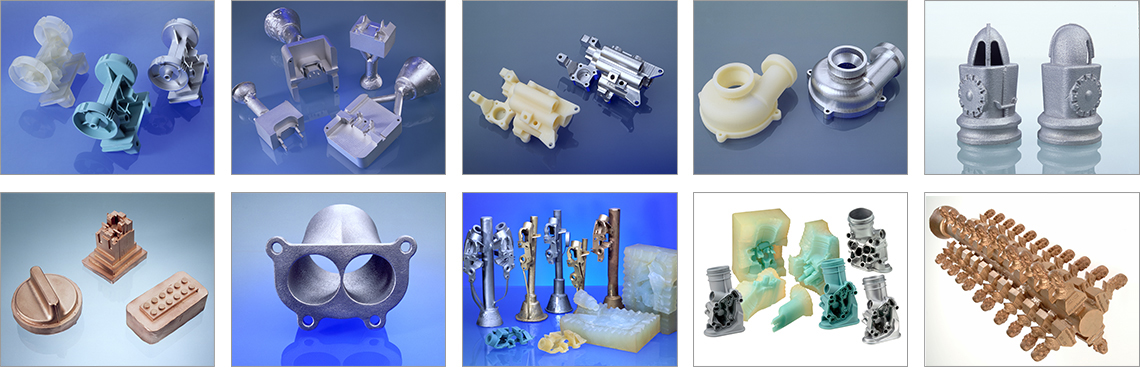

활용사례
